draw.io在线绘图工具怎么用

　　  draw.io软件是一款非常专业好用的在线绘图的工具，功能丰富，操作复杂，很多新手不知道如何使用。本文为大家带来详细的教程分享，快一起来看看吧！

draw.io在线绘图工具怎么用

　　  1、draw.io简介

　　  draw.io在线绘图工具是英格兰一家公司开发的，该公司信条：为每个人提供免费、高质量的绘图软件。

　　  这款工具无须注册登录，安全、开源、使用广泛、且基于浏览器，免安装。

　　  可绘制：流程图、思维导图、组织结构图、文氏图、信息图、楼宇平面图、网络图、架构图、电气工程图、UML图等。

　　  2、创建绘图

　　  在浏览器地址栏里输入：draw.io，回车后，其自动导航到：app.diagrams.net

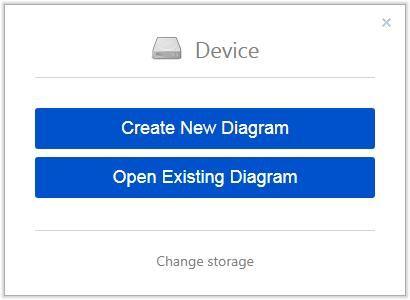

　　  并弹出如下界面：

　　  上图是保存路径选择存储在当前机器的设备中，“Create New Diagram”是新建图，"Open Existing Diagram"是打开已存在的图。

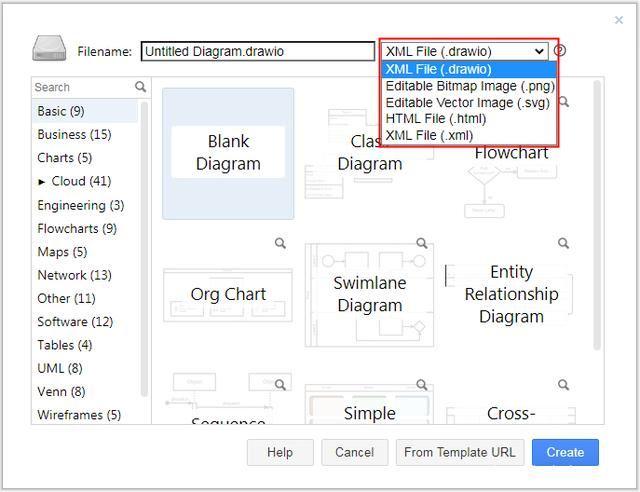

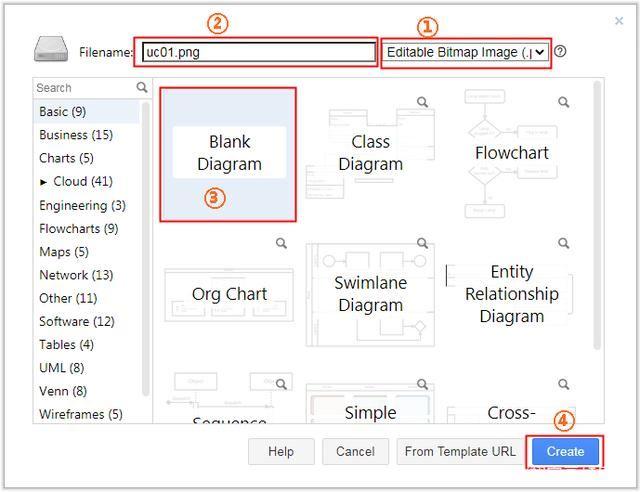

　　  我们选择新建图，将会出现以下界面：

　　  首先，选择文件的保存格式，包括drawio自己的格式，png图片格式，svg向量图片格式、html文件格式和 格式。

　　  然后，我们输入文件的名称，注意不要把对应的后缀给删掉，其次，我们选择创建图的类型，这里选择“Blank Diagram”，空白图，最后点击“Create”（创建）按钮。

　　  点击“Create”后，它会让你选择保存到你的电脑的具体位置和名称。

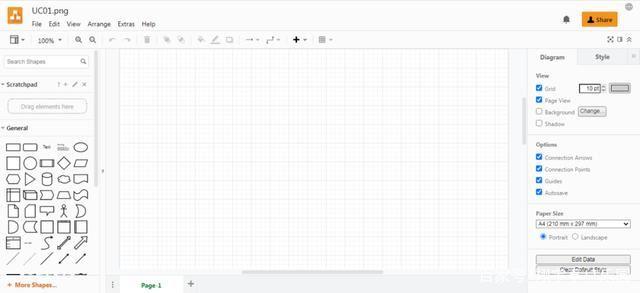

　　  点击“确定”后，进入到如下的界面。

　　  它基本包含菜单、工具栏，左侧的图形类别与选择栏、右侧的对象属性设置栏、中间的工作区和底部的页标签等。

3、定制绘图类别

　　  在界面左下角，点击“More Shapes...”可以设置你想要的图形类别：

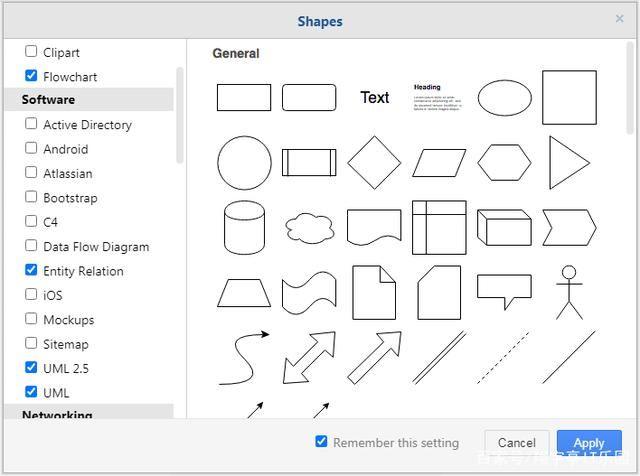

　　  在弹出的“Shapes”界面的左侧，你想绘制什么图形，可以把其勾选上，然后在界面右下角点击“Apply”（应用）即可。这里勾选上了UML。

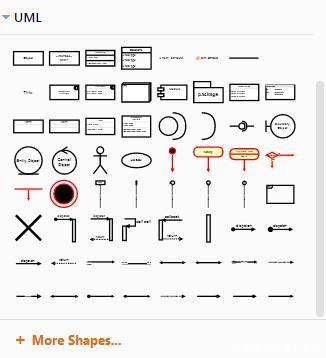

　　  在draw.io中提供的UML图形如下：

4、设置画布等信息

　　  在绘图前，我们可以对绘图的一些信息进行设置。

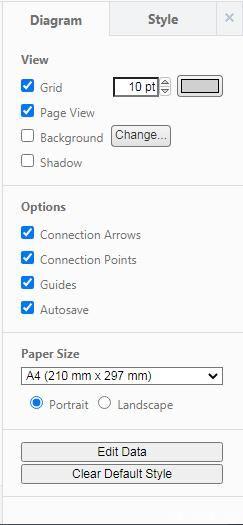

　　  在工作区空白处任意位置点击一下，在右侧出现如下的属性设置栏。

　　  4.1 Diagram选项卡

　　  Diagram选项卡中，设置一些与绘图图形有关的内容。

　　  （1）View

　　  Grid设置是否显示网格，默认是显示的。Gride右侧的数字用于指定网格的大小和网格线的颜色。

　　  Page View设置绘图区是否以页视图的形式显示。Background用于设置背景色，默认为白色，如果去掉勾选，则保存的图的背景是透明色。

　　  Shadow用于设置图形是否有阴影，下面是无阴影和有阴影的效果对比：

　　  （2）Options

　　  Connection Arrows用于设置当鼠标在图形对象上停留时是否显示箭头导向指引。下图是有箭头导引的效果：

　　  当鼠标在某一个箭头上稍作停留时，该箭头颜色变深，同时会出现该图形可能能连接的图形对象，这时在出现的图形框中，点击一个图形，其自动会创建一个点击图形的对象，并从原图形向新建图形上绘制一个箭头。

　　  或者，在图形的一个箭头上，按住鼠标左键，鼠标这时会变成一个十字箭头，然后鼠标可以移动到其它图形上，这时松开鼠标时，就从原图形到目的图形上创建了一个箭头。
